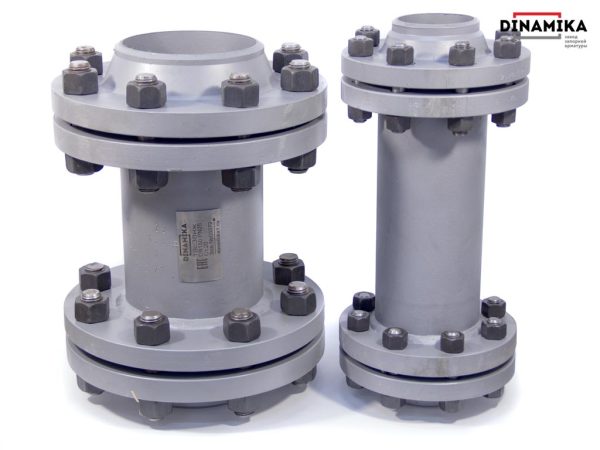

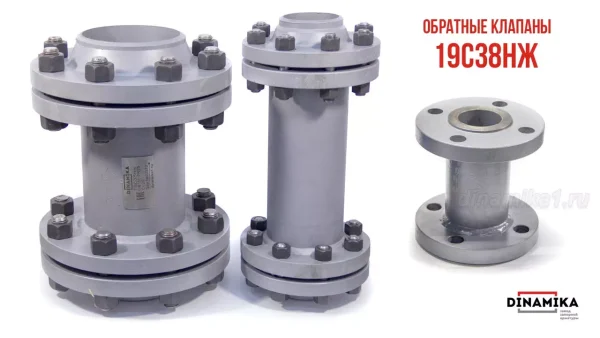

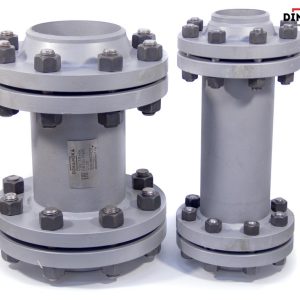

19с38нж — защитное трубопроводное устройство промышленного назначения в функцию которого входит автоматическое предотвращение обратного потока жидких и газообразных сред на трубопроводах многоотраслевого назначения. Защитная трубопроводная арматура классифицируется, как стальной обратный клапан с поворотным затвором, в исполнении корпусных деталей из углеродистой стали ст.20, с адоптацией эксплуатации в климатических условиях по стандарту У1.
Основные параметры 19с38нж:
Условный проход, Ду (Dn): 50 -1200 мм. Условное давление, Ру (Pn): 16 — 160 кг/см2. Температура проводимой среды: от -40° до +425°С. Монтаж: горизонтально и вертикально.
19с38нж стальной обратный клапан поворотный один из самых массовых в промышленном применении на трубопроводах среднего и большого диаметра с давлением сред до 16 МПа. Простота конструкции и функционал основанный на прямом воздействии проводимого потока сделали неотъемлемым защитным устройством в системах транспортировки неагрессивных жидких и газообразных веществ.
Главные отличия обратных клапанов 19с38нж:

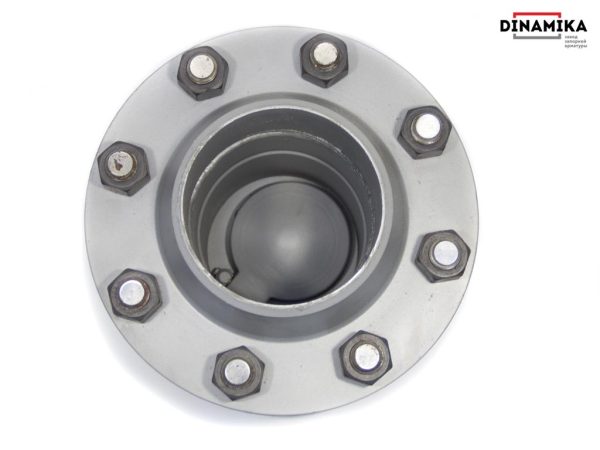

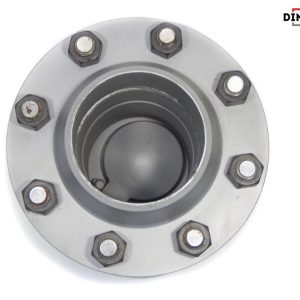

Конструкция — коротко их называют трубными КОП, корпус из бесшовной трубы, материал сталь 20 и корпус по типу может быть стяжным — межфланцевым. Условное давление до 160 кг/см. Внутри корпуса затвор — захлопка расположена относительно оси на перегородке. Высокая пропускная способность. Практически нечувствителен в эксплуатации к загрязнённым средам.
19с38нж фланцевые клапаны обратные поворотные устанавливаются на трубопроводы методом стяжки соединения метизом. В зависимости от условного давления изготавливаются во множестве типов уплотнительных поверхностей соединения в соответствии с ГОСТ 33259-2015.Также с увеличением значения давления увеличивается вес и монтажная длина защитного устройства, размер и вес представлены в таблице ниже.

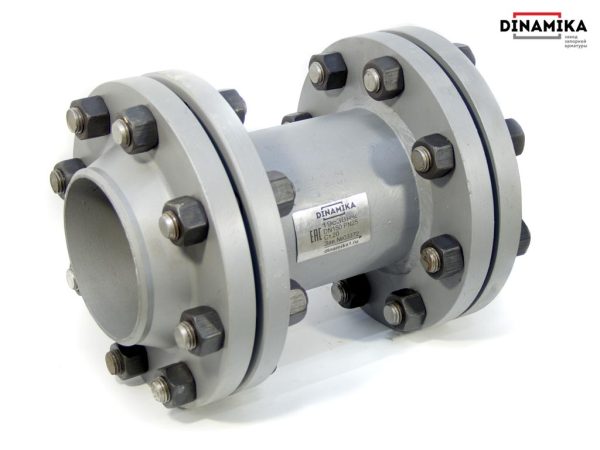

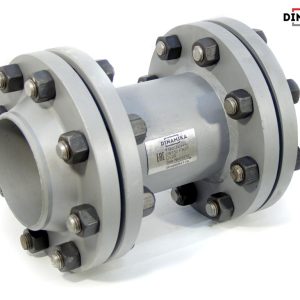

Конструкция клапана стяжного 19с38нж представляет собой корпус с обратным затвором стянутый фланцами с концами под приварку. Удобство такой конструкции — не требуется дополнительно закупать комплект ответных фланцев (КОФ).
Обратные клапаны приварные 19с38нж используются на линиях трубопроводов с длительной эксплуатацией. Метод монтажа сваркой даёт максимальную герметичность соединения и долговечность в эксплуатации, необходимо только проверять сварной шов в регламенте техобслуживания трубопровода.
По характеристикам обратные клапаны номенклатурной серии 38нж в исполнении из углеродистой стали разделяются на стальные 19с38нж и хладостойкие 19лс38нж.
Исполнения по давлению
| Условное давление Ру, кг/см² | Условный проход Ду, мм |
|---|---|
| 16 | 50 — 600 |
| 25 | 50 — 600 |
| 40 | 50 — 600 |
| 63 | 50 — 600 |
| 100 | 50 — 400 |
| 160 | 50 — 300 |
Технические характеристики
| Классификация | Стальной обратный клапан с затвором поворотного типа |
| Изготовление и поставка | ТУ 3742-002-27844275-2014 |
| Соответствие техническим требованиям регламентов | ТР ТС 032, ТР ТС 010. |
| Класс герметичности по ГОСТ 9544-2015. | «B» |
| Общепромышленное обозначение | 19с38нж / 19лс38нж |
| Климатическое исполнение | У / ХЛ |
| Температура окружающей среды | от -40°С до +40°С / от -60°С до +40° |
| Температура рабочей среды | от -40°С до +425° / от -60°С до +425° |
| Рабочие среды | Неагрессивные: воздух, вода, пар, газ, углеводороды их жидкие и газовые смеси |
| Материалы исполнения | Корпусные детали / Ст.20 / 09Г2С |
| Материалы исполнения | Наплавка уплотнительных поверхностей седла и затвора / Э-07Х20Н9-ОЗЛ-8 |
| Материалы исполнения | Фланец, КОФ / Ст.20 / 09Г2С |
| Присоединение | Фланцевое в исполнении уплотнительных поверхностей по ГОСТ 33259-2015 |
| Присоединение | межфланцевое (стяжное) концы фланцев под приварку |
| Присоединение | под приварку |
| Категория сейсмостойкости MSK-64 | C0 |
| Монтаж | Горизонтально строго стрелкой вверх и вертикально затвором-захлопкой вверх с направлением потока сниз |
| Полный средний срок службы, не менее. | 10 лет |
| Полный средний ресурс, не менее. | 4000 циклов |
| Средняя наработка на отказ, не менее. | 800 циклов |
| Гарантия производителя | 18 месяцев со дня монтажа или 24 месяца со дня отгрузки. |
