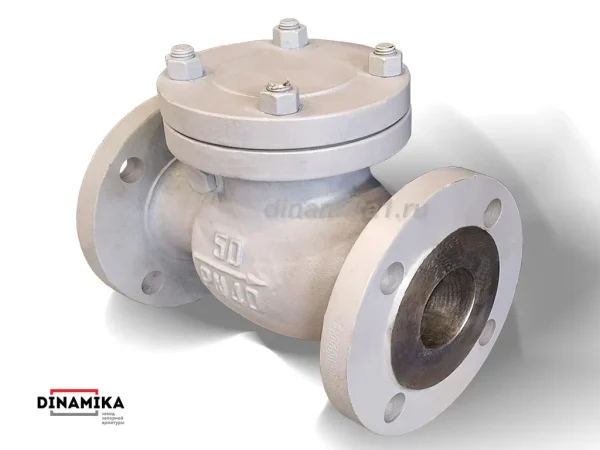

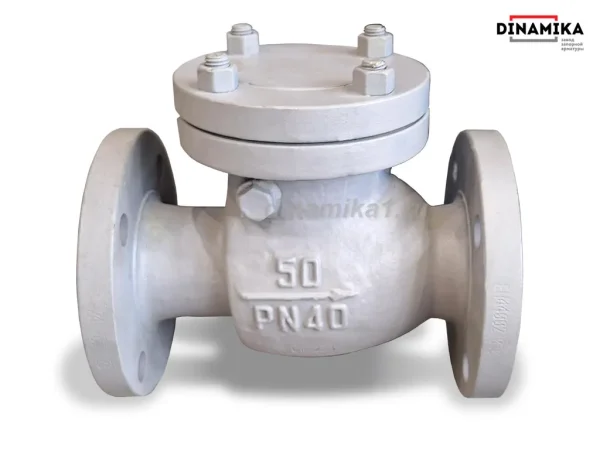

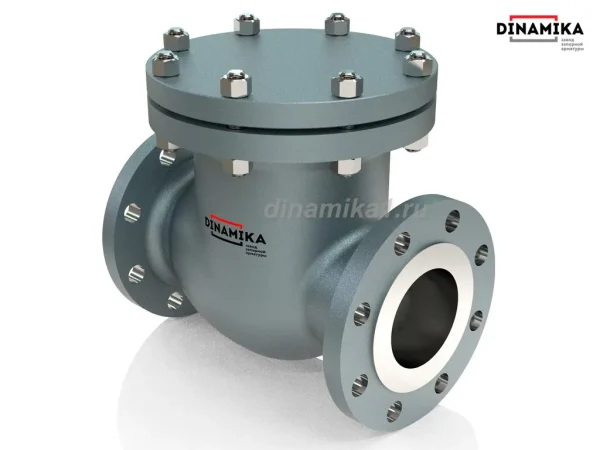

19с53нж Ду50 обратный клапан поворотный в исполнении из литой стали 20Л является защитной промышленной трубопроводной арматурой с фланцевым присоединением условного прохода 50 мм. На трубопроводах клапан предотвращает обратный поток среды при снижении давления, тем самым защищая насосные установки и другие сложные технические элементы трубопроводов. Применяется в климатических условиях У1 на трубопроводах с давлением неагрессивных сред с давлением до 4МПа.
Краткие характеристики 19с53нж Ду50
Поворотный клапан обратный стальной — 19с53нж Ду50. Изготовление и поставка, технические условия: ТУ 3742-002-27844275-2014. Соответствие: — регламенты ЕАС ТР ТС 010; ТР ТС 032. Условный проход — Ду (мм): 50. Давление — Ру (кг/см2): 40. Климатическое исполнение ГОСТ 15150-69: У1 ст.20Л или ХЛ ст.20ГЛ. Рабочая среда: Газ, пар, воздух, нефтепродукты, жидкие и газообразные среды неагрессивного характера. Присоединение: фланцевое (комплектуем КОФ). Продукция комплектуется под монтаж комплектом фланцев и метизом. Оплата по счёту, цена согласуется заявкой в отдел продаж, счёт выставляется индивидуально под спецификацию поставки.
Конструкция

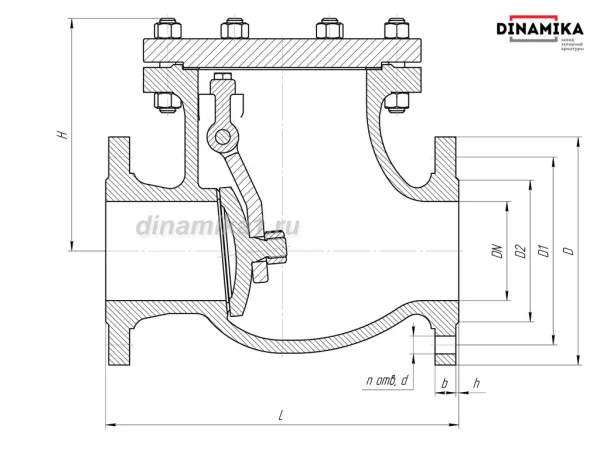

Корпус клапана изготовлен металлообработкой литой заготовки стали отлитой воедино с фланцами и имеет полнопроходное сечение. Затвор поворотный – представляет собой, захлопку которая отрывается в рабочем режиме при непрерывном потоке проводимой среды и закрывается при снижении давления потока на захлопку. Конструкция имеет ревизионное отверстие с фланцевой заглушкой, что позволяет обслуживание клапана без демонтажа с трубопровода. Монтаж устройства горизонтальный по направлению потока указан стрелкой на корпусе или вертикальный подача среды снизу по стрелке на корпусе клапана.
Таблица размеров клапанов серии 53нж.
Характеристики
Тип защитной трубопроводной арматуры: Стальной обратный клапан поворотный фланцевый:
Условный проход Ду (мм): 50, 80, 100, 150, 200, 250. Диапазон условного давления Ру (кг/см²): 40 Изготовление и поставка, технические условия: ТУ 3742-002-27844275-2014 . Особенность исполнения: Материалы корпусных деталей литьевая сталь ст.20Л или 20ГЛ. Рабочая среда: Газ, пар, воздух, жидкие и газообразные нефтепродукты неагрессивные. Температура рабочей среды:- в исполнении из ст.20Л от -40°С до +40°С.- в исполнении из ст.20ГЛ от -60°С до +40°С. Пропуск среды в затворе по ГОСТ Р 54808-2011, (см³/мин): класс В. Климатическое исполнение ГОСТ 15150-69: — У1 от -40°С до +40°С.- ХЛ1 от -60°С до +40°С. Тип затвора с подачей среды: Поворотный затвор – захлопка с уплотнением «метал по металлу». Присоединение: фланцевое Монтажное положение: Горизонтально крышкой вверх стрелка на корпусе по направлению потока, вертикально по стрелке на корпусе клапана вверх.
Параметры надёжности:
Назначенный срок службы 30 лет; Наработка на отказ 750 циклов; Установленный средний ресурс 3000 циклов Гарантия 12 месяцев со дня ввода в эксплуатацию; Гарантия консервации (масло к-17) -24 месяца.
Стоимость трубопроводной арматуры согласуется индивидуально по запросу – заявке заказчика которую можно отправить любым из нижеперечисленных способов:
Отправьте заявку с к прикреплённой картой партнёра через форму «Заказа товара» или на почту info@dinamika1.ru. Заполните форму опросного листа на запорную арматуру (ссылка перехода в верху страницы).
